Especificaciones técnicas IHI-800
El IHI-800 es un intercambiador de producción semi-instantánea de ACS.
- Serpentines de acero inoxidable AISI316 (13 m² de superficie y 90 m de longitud).
- Recubierto con polipropileno y aislado con poliuretano.
- Envolvente es de acero al carbono.
- Hasta 12 años de garantía.
- Compacto y apto para instalaciones con puertas de más de 80 cm.
Presión máxima
10 bar
Temperatura máxima
95 ºC
Garantía
Hasta 12 años
Diseño
- Tª primario: 75ºC
- Temperatura ACS: 60ºC
- Pérdida de carga: 0,51 bar
- Caudal instantáneo: 90 L/min
- Potencia: 251 Kw
- Tª primario = 75ºC
- ΔTª secundario = 60ºC – 10ºC
Máxima
- Tª primario: 95ºC
- Temperatura ACS: 50ºC
- Pérdida de carga: 2,82 bar
- Caudal instantáneo: 210 L/min
- Potencia: 586 Kw
- Tª primario = 95ºC
- ΔTª secundario = 50ºC – 10ºC
Estándar
- Tª primario: 62ºC
- Temperatura ACS: 60ºC
- Pérdida de carga: 0,12 bar
- Caudal instantáneo: 45 L/min
- Potencia: 63 Kw
Especificaciones de diseño
- Paso por puertas con huecos >80 cm garantizado.
- Conexiones estandarizadas (1″1/2)
- Se puede instalar en serie o paralelo
- Compatible con instalaciones nuevas o existentes
También disponible en versiones a medida o exterior.
Volumen de inercia primario
750 L
Superficie de intercambio
13,5 m²

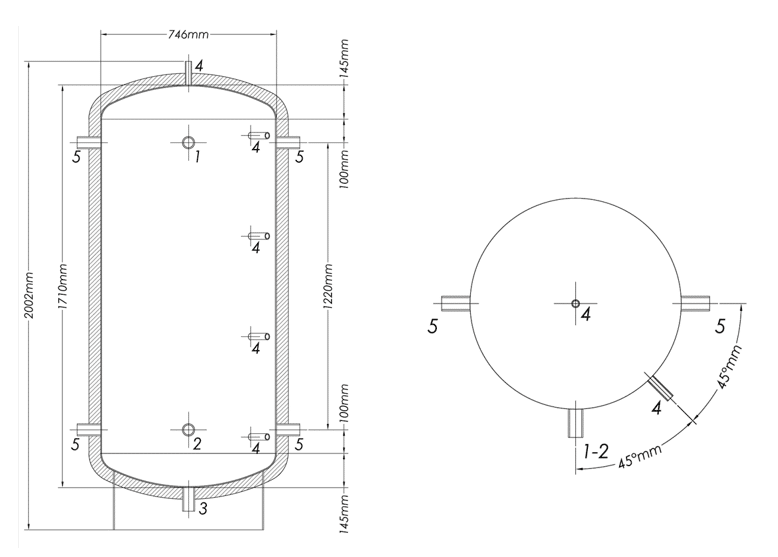

Altura
2002 mm
Diámetro exterior
850 mm
Peso en vacío
261 kg
Cobertura
- Interior: Polipropileno flexible (Estándar)
- Intemperie: Poliéster rígido (Composite)
Grosor Aislante
- Estándar: 50 mm
- Eco: 100 mm
Material adicional
- Vídeo: 3D de funcionamiento
- Vídeo: ¿Cómo funciona el IHI de Hydronik?
- Documento oficial: Justificació No Aplicación Real Decreto 487/2022
¿Cuál es el caudal máximo de ACS que puede entregar el IHI-800?
Hasta 14.400 L/h (240 L/min), dependiendo de las condiciones del primario.
¿Qué temperatura mínima necesita el primario para producir ACS?
Entre 60 °C y 70 °C para garantizar una producción segura y eficiente.
¿Qué presión máxima soporta el IHI-800 en primario y en ACS?
6 bar en primario, 10 bar en ACS.
¿Qué superficie de intercambio térmico tiene el IHI-800?
13,5 m², gracias a su serpentín de acero inoxidable corrugado.
